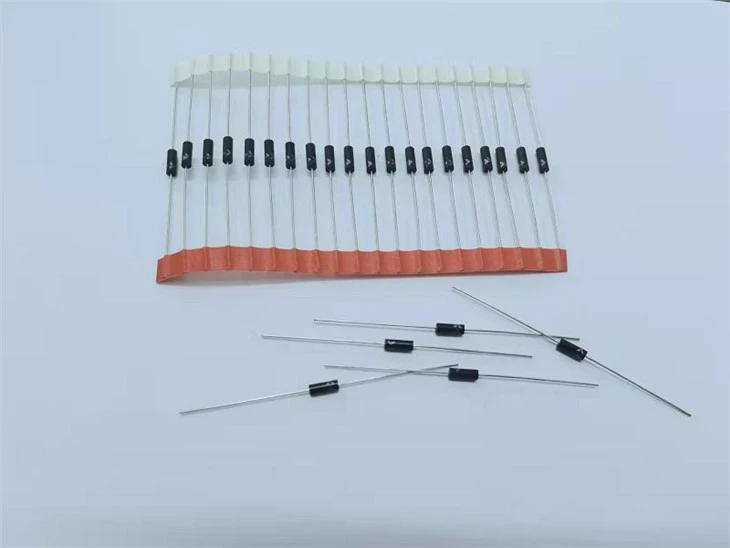

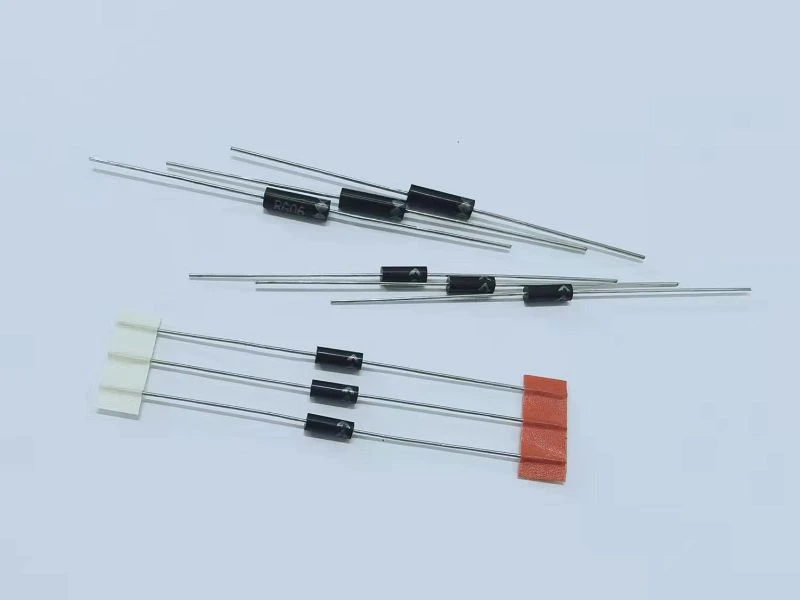

Rugao Liantuo Electronics fornisce diodi CRT. Per il funzionamento del diodo CRT. Può essere applicato in macchine a raggi X, alimentatori ad alta tensione, ecc.

Caratteristiche del diodo CRT:

1. Ha le caratteristiche di bassa corrente di dispersione, resistenza agli urti, protezione contro le valanghe;

2. Raddrizzatore ad alta tensione e recupero rapido;

3. Saldatura ad alta temperatura garantita;

4. piccolo volume, installazione facile, adatta a produzione automatica.

2CL71SH,2CL73SH,2CL71ASH,2CL73ASH

Caratteristiche elettriche(Tamb=25 oC,se non diversamente specificato)

Modello	Valutazione			Condizione di temperatura		FMV (V)	IR1(μA) [VR=VRRM]	Tr(μS) [SE=2 mA, IRM=4mA]	Dimensione contorno
	VRRM(chilovolt)	IFA(AV) (mA)	IFSM (A)	Tj ( grado )	Tstg ( grado )				*Diametro del tubolunghezza del tuboDiametro del cavo (mm)*
2CL71SH	8	5	0.5	120	-40~ più 120	30	2	0.1	￠38￠0.6
2CL73SH	12					40			￠310￠0.6
2CL71ASH	8					30			￠2.56.5￠0.5
2CL73ASH	12					40			￠2.510￠0.5

Test di affidabilità

NO.	Articolo	Valutazione	Condizioni
1	Test di tensione inversa ad alta temperatura	1000 ore	Mezza tensione sinusoidale con f=50HZ applicato, Tamb=100 grado
2	Test di conservazione ad alta temperatura	1000 ore	Tamb=130±2 gradi (in aria)
3	Il cambio di temperatura va su Damp Heat CyclicTest	cinque cicli due cicli	[-40 gradi (30min) →RT(3min) → più 130 gradi (30min) →RT(3min)] ×5 [25 gradi ↗55 gradi, 98 percento RH, (3h)→55 gradi, 98 percento RH ↘93 percento RH, (10min)→55 gradi ,93 percento RH,(8h 40min)→55 gradi ,93 percento RH↗98 percento RH,(10min)→55 gradi ↘25 gradi 98 percento RH,(3h)→25 gradi , 98 percento RH ,(9h)] ×2
4	Resistenza alla saldatura Prova di calore	1 volta	Temperatura della vasca di saldatura: 350 gradi ± 10 gradi Tempo di immersione: 3,5 secondi ±0,5 secondi
5	Prova fumi ad alta pressione	dieci ore	121 gradi, 2×10⁵papà
6	Test di piegatura del piombo	1 volta	Forza 10N al comando, piegalo a 90 gradi positivi e negativi
7	Prova di trazione del piombo	1 volta	Forza 70 N di assiale al piombo per un minuto,
8	Prova di caduta	10 volte	Caduta naturale da 1 m di altezza su piastra in acero

Criterio:

（1）Numero articolo1-5 Il prodotto deve soddisfare le specifiche elettriche dopo essere stato esposto a temperatura normale per due ore dopo il completamento del test.

（2） Articolo n.6-8 Non ci devono essere danni durante i test e le caratteristiche elettriche devono essere soddisfatte.

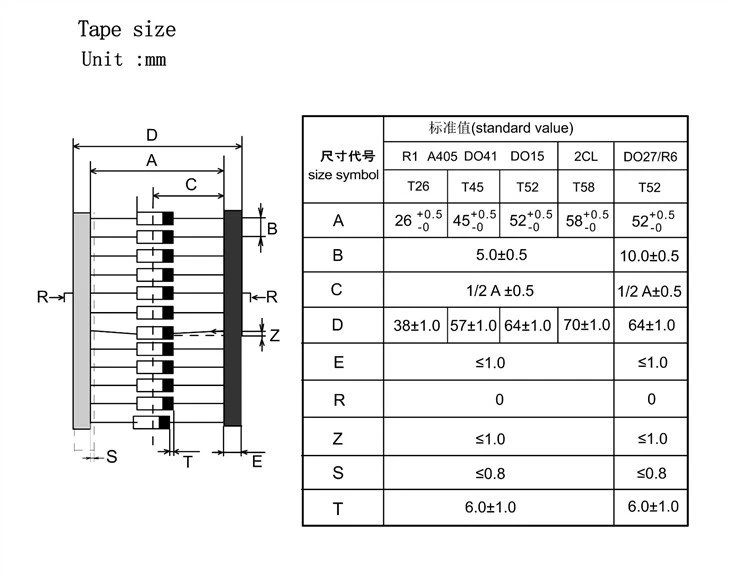

Dimensioni e Marcatura

Costruzione interna e materiali

NO	Nome parte	Materiale e nome del tipo	Nota
⑴	Chip diodo	Silicio di tipo N	Tipo Mesa
⑵	Materiali di contatto	Saldatura Pb-Sn
⑶	Passivazione superficiale	Resina di rivestimento CCR	Tipo rigido
⑷	Materiale da modellare	Resina epossidica (UL 94V-0)
⑸	Cavo principale	Filo Cu placcato Sn

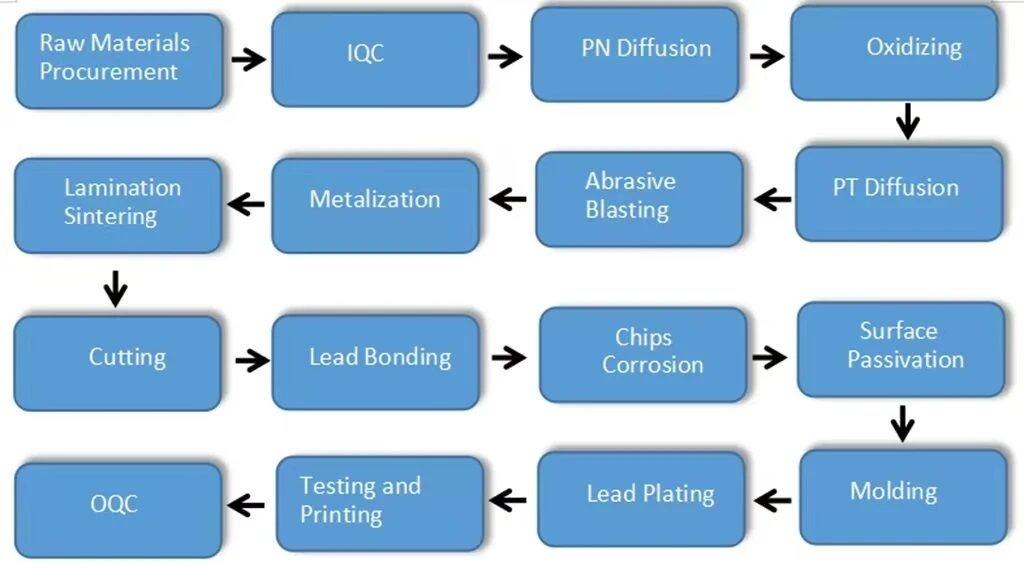

Diagramma di flusso del prodotto

QQ20220830135912
